電化學儲能系統主要由電池組、電池管理系統（BMS）、能量管理系統（EMS）、儲能逆變器（PCS）以及其他電氣設備構成。BMS是其中的核心組件之一，主要用于智能化管理及維護各電池單元，實時監測電池SOC、SOH 等運行狀態，防止電池本體或系統出現安全風險，助力儲能電池的安全、高效使用。
儲能系統中的電池管理系統（BMS）是保證儲能系統安全和性能穩定的重要組成部分。現在市場上主要存在三種類型的BMS技術，包括分布式BMS、集中式BMS和模塊化BMS。

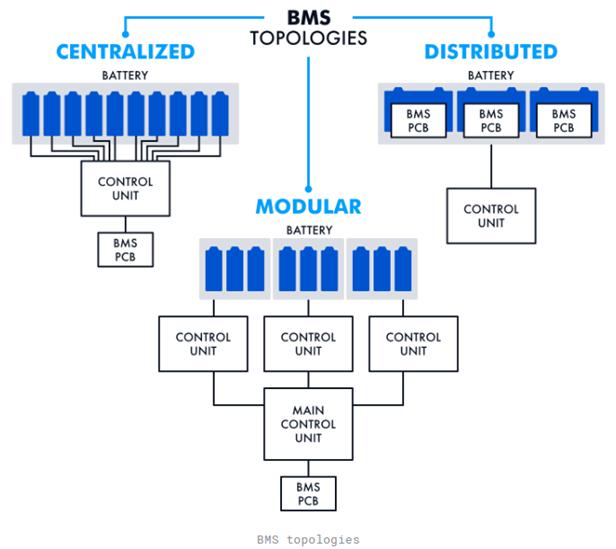

三種BMS拓?fù)浣Y(jié)構
一、分布式BMS
Powin Energy在美國德州的2.4MW/9.6MWh儲能項目和Gildemeister Energy Solutions在德國蘭茨堡的2MW/5MWh儲能項目中均采用了分布式BMS技術。分布式BMS是將每個電池單體的監測與控制集成在電池單體內部，通過通信協議將信息傳輸至主控制器。它與集中式BMS最大的不同在于，每個電池單體都擁有獨立的監測和控制系統，相互之間不需要進行信息交互。

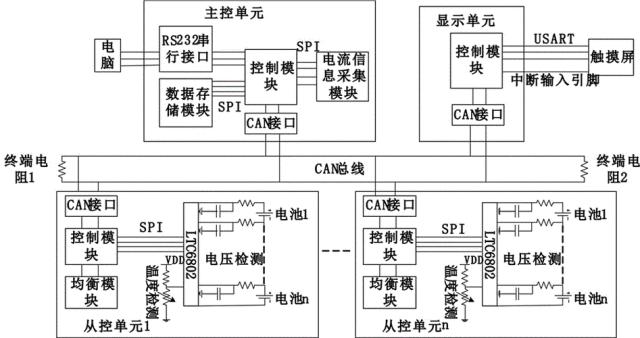

分布式電池管理系統
分布式BMS的優點：
1.可靠性更高
由于每個電池單體都擁有獨立的監測和控制系統，所以分布式BMS的可靠性更高。即使某個電池單體發生故障，其他電池單體仍然能夠正常工作，系統整體性能不會受到太大的影響。
2.易于維護和升級
由于分布式BMS的結構相對簡單，每個電池單體都可以獨立運行，所以維護和升級相對容易。一旦某個電池單體發生故障，可以直接更換該單體，而不必停機進行整個系統的維護和升級。
3.靈活性更強
分布式BMS的監測和控制系統分散在每個電池單體內部，因此系統更加靈活。可以根據實際需求增加或減少電池單體，而不必考慮系統整體的復雜性分布式。
分布式BMS的缺點：
1.成本較高
由于每個電池單體都需要安裝獨立的監測和控制系統，所以成本相對較高。而且對于大規模的儲能系統來說，分布式BMS需要安裝大量的監測和控制系統，進一步提高了成本。
2.通信問題
分布式BMS需要通過通信協議將每個電池單體的信息傳輸至主控制器，如果通信出現問題，可能會導致整個系統的故障。另外，由于每個電池單體都需要與主控制器通信，所以通信負載相對較大。
二、集中式BMS
澳大利亞NeoenPowin的30MW/30MWh儲能項目中采用了集中式BMS技術。集中式BMS將所有電池單體的監測與控制集中在一個主控制器中，通過通信協議將信息傳輸至主控制器。

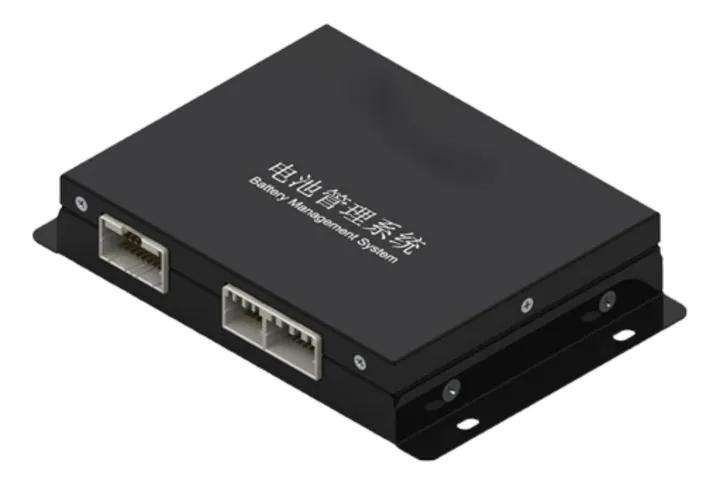

集中式電池管理系統
集中式BMS的優點：
1.成本較低
由于集中式BMS只需要安裝一個主控制器，所以成本相對較低。特別是對于小規模的儲能系統，使用集中式BMS可以降低系統的成本。
2.通信負載較小
由于集中式BMS只需要一個主控制器，所以通信負載相對較小，可以有效減少通信問題的發生。
集中式BMS的缺點：
1.可靠性較低
由于所有電池單體的監測和控制集中在一個主控制器中，如果主控制器出現故障，可能會導致整個系統的故障，系統可靠性較低。
2.維護和升級困難
由于所有電池單體的監測和控制集中在一個主控制器中，所以維護和升級較為困難。一旦主控制器出現故障，需要停機進行整個系統的維護和升級。
三、模塊化BMS
模塊化BMS是將電池單體分為若干模塊，每個模塊都具有獨立的監測和控制系統，通過通信協議將信息傳輸至主控制器。

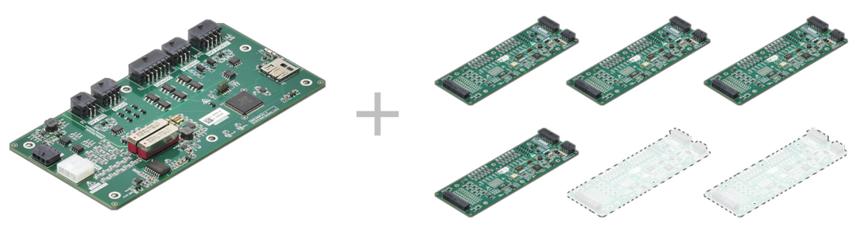

模塊化BMS
模塊化BMS的優點：
1.成本適中
模塊化BMS需要安裝若干個監測和控制模塊，相對于分布式BMS和集中式BMS，成本適中。
2.可靠性高
由于每個模塊都具有獨立的監測和控制系統，所以系統的可靠性較高。即使某個模塊發生故障，其他模塊仍然能夠正常工作，系統整體性能不會受到太大的影響。
3.靈活性強
模塊化BMS的監測和控制模塊分散在每個電池模塊內部，因此系統更加靈活。可以根據實際需求增加或減少電池模塊，而不必考慮系統整體的復雜性。
模塊化BMS的缺點：
1.通信負載較大
模塊化BMS需要通過通信協議將每個模塊的信息傳輸至主控制器，通信負載相對較大。
2.維護和升級較為困難
由于模塊化BMS需要安裝若干個監測和控制模塊，所以維護和升級較為困難。一旦某個模塊出現故障，需要停機進行維護和更換，可能會影響整個系統的性能。
四、總結
三種BMS技術各自具有優點和痛點，需要根據實際應用場景進行選擇。對于大規模的儲能系統，分布式BMS技術能夠提高系統的可靠性和穩定性，但成本較高；對于小規模的儲能系統，集中式BMS技術成本相對較低，但可靠性較低；模塊化BMS技術則能夠在成本和可靠性之間取得平衡，但需要考慮通信負載和維護升級的問題。
未來的BMS技術將更加注重實時監測和控制能力的提升，同時也將更加注重通信協議的標準化和統一，以提高不同廠商的設備兼容性和互操作性。
